Обновление CPE из интерфейса Оркестратора

[Mike Rytov]

Спойлер

Предостережение:

Статья не является официальной документацией. Ознакомиться с официальной документацией можно по ссылке.

Актуальная версия на момент написания статьи - Kaspersky SD-WAN 2.1

Если CPE зарегистрировано (как зарегистрировать CPE - Регистрация CPE), то его можно обновить из Web интерфейса оркестратора. Также этим способом можно обновить группу CPE или запланировать обновление на определённое время.

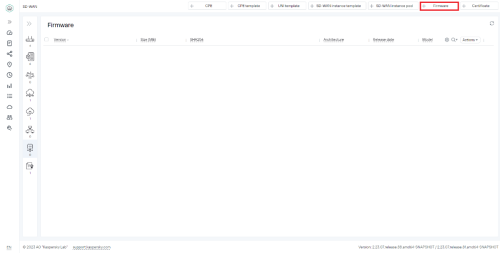

Для обновления CPE на новую версию прошивки необходимо эту прошивку загрузить. Для этого необходимо перейти в раздел SD-WAN → Firmware веб-интерфейса оркестратора. Нажать в верхней правой части экрана кнопку "+ Firmware".

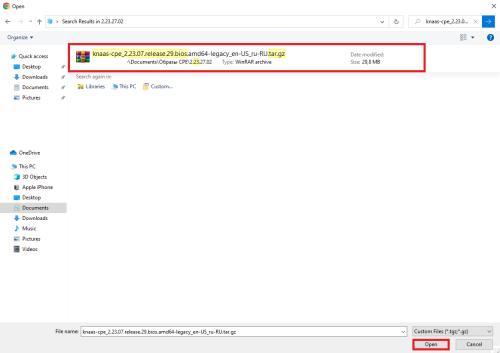

В открывшемся окне проводника на рабочей станции пользователя платформы выбрать файл архива с новой версией ПО.

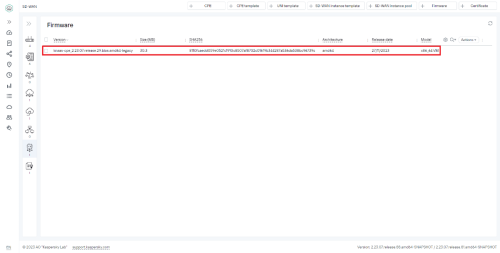

Дождаться завершения загрузки файла архива с новой версией ПО.

Далее необходимо создать задачу в оркестраторе по обновлению ПО устройств CPE. Ниже описаны два варианта по созданию задачи:

Вариант 1:

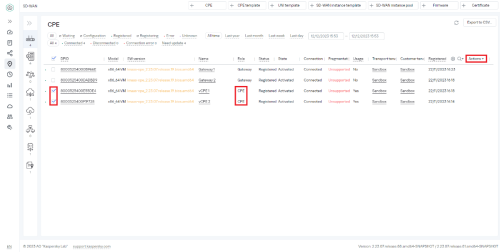

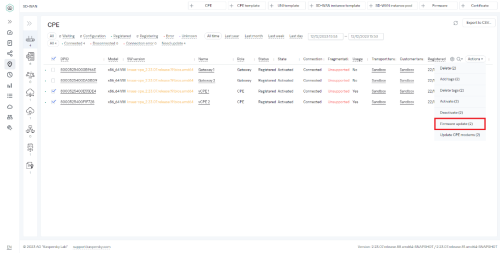

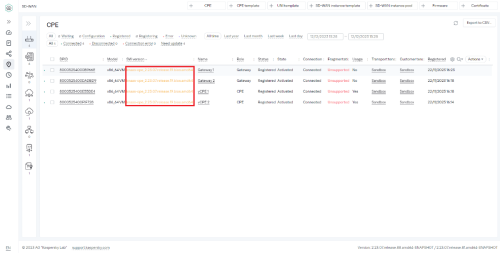

Перейти в раздел SD-WAN → CPE Inventory веб-интерфейса оркестратора, отметить одну или несколько CPE из списка, выделенных жёлтым текстом в поле SW version, выбрать Actions → Update Firmware.

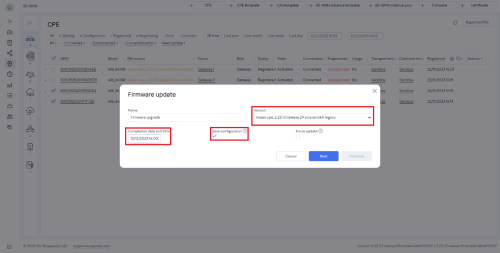

Выбрать нужную версию из списка загруженных версий, отметить опцию “Save the CPE configuration", не отмечать опцию “Force Update”. Важно! При обновлении KESR Model 1 в пределах релиза 2.1 (2.1 -> 2.1.1 -> 2.1.2 -> 2.1.3) необходимо отметить опцию “Force Update”.

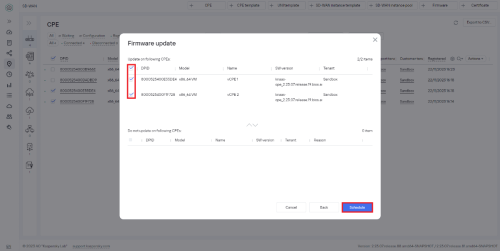

Ввести дату и время для планирования задачи по обновлению ПО в поле “Completion date and time”. Нажать кнопку “Next”, затем нажать “Schedule”.

Вариант 2:

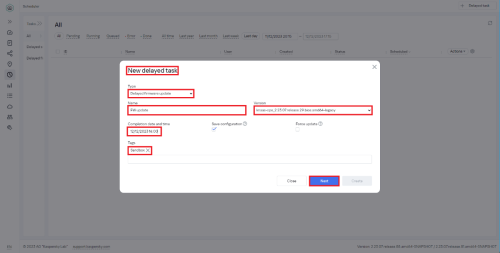

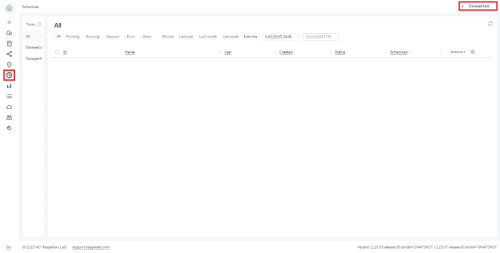

Перейти в раздел Scheduler веб-интерфейса оркестратора. В правом верхнем углу нажать кнопку "+ Delayed task".

В открывшемся меню создания новой задачи выбрать:

• Type: Delayed firmware update.
• Name: FW update.
• Version: Выбрать версию ПО, загруженную на предыдущем этапе.
• Ввести дату и время для планирования задачи по обновлению ПО в поле “Completion date and time”.
• Отметить опцию “Save the CPE configuration".
• В поле Tags выбрать тег, например по имени Тенанта.

Нажать кнопку Next.

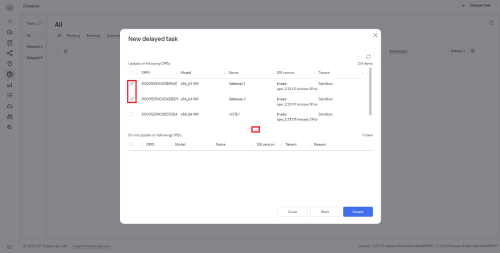

Откроется окно со списком всех устройств CPE, которые зарегестрированы с выбранным тегом в прошлом шаге. Устройства, которые не подлежат обновлению ПО, должны быть выбраны с помощью чекбоксов слева и перемещены вниз в список "Do not update on following CPEs" путём нажатия стрелки "вниз" в середине меню. Нажать кнопку "Create".

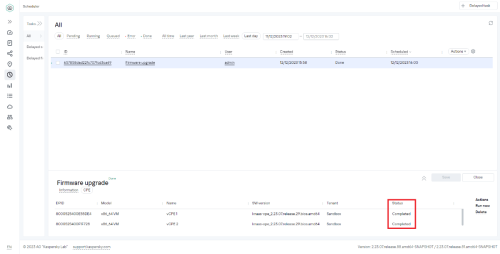

Перейти в раздел Scheduler веб-интерфейса оркестратора. Выбрать новую задачу по обновлению ПО "Firmware upgrade", перейти на вкладку CPE выбранной задачи. В процессе обновления устройства CPE перезагрузятся. После обновления на странице CPE появится статус обновления - Completed.

Перейти в раздел S D-WAN → CPE Inventory веб-интерфейса оркестратора. Убедиться, что для тестируемых устройств CPE, после выполнения задачи по обновлению ПО, отображается новая версия ПО в поле SW version, а устройства CPE находятся в статусе "Connected".
